SICK 3D視覺助您制勝輪胎行業檢測

應/用/案/例

應用描述：

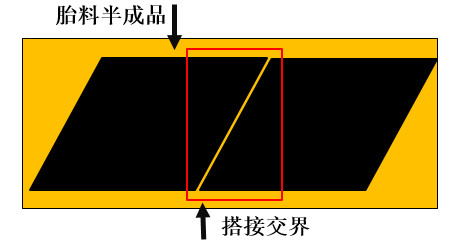

輪胎生產中，胎面膠，胎側膠，內襯層及三角膠等半制品的輪廓尺寸是輪胎結構的重要參數。這些半制品輪廓尺寸大小由膠料性能和擠出工藝參數決定，因此會出現口型尺寸一定而擠出的胎面輪廓尺寸波動的問題。

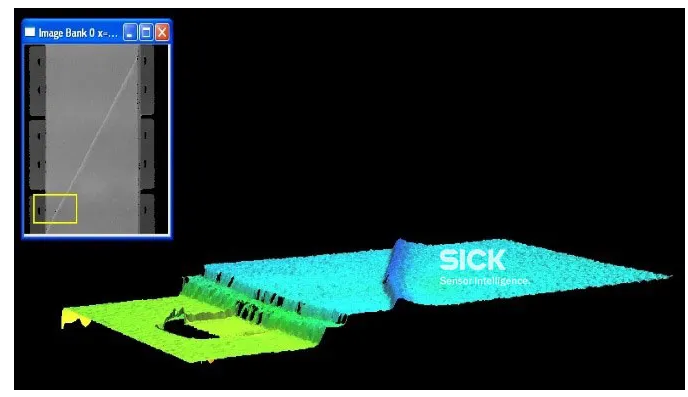

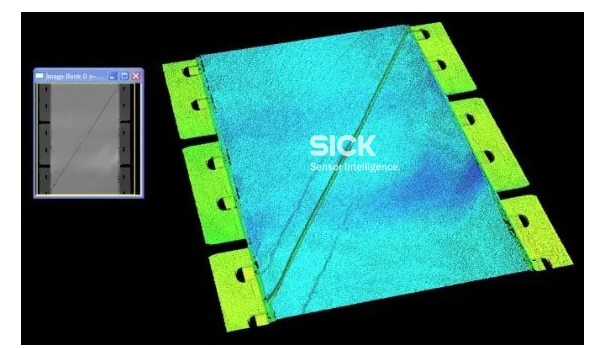

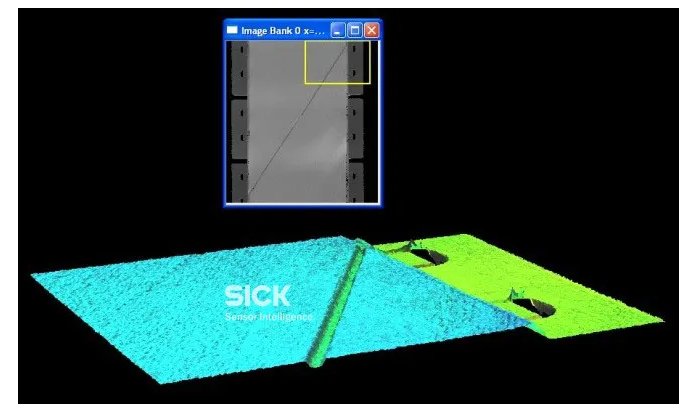

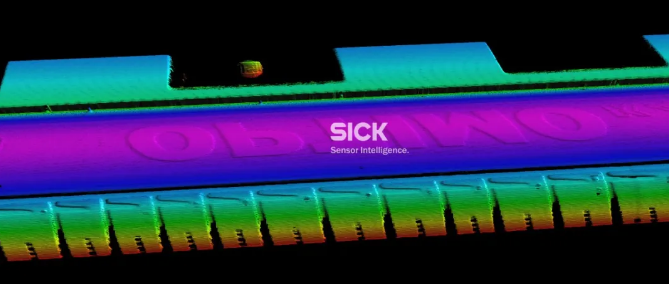

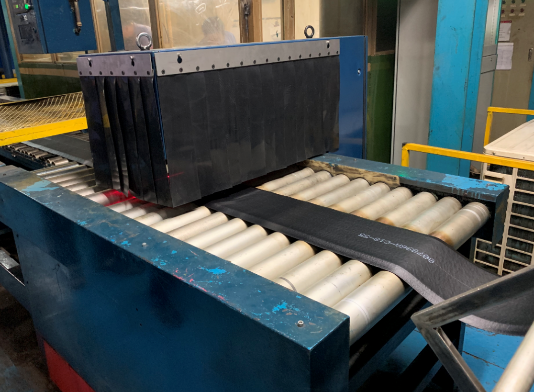

使用 SICK 3D相機對胎面、胎側等半制品進行在線檢測，可實時測量厚度、寬度、高度等尺寸，隨時掌握胎面尺寸的變化情況。

應用選型：

SICK 分體式 3D相機Ranger3-30/40/60，可根據視野定制設計最適合的視野、安裝角度方案，可配置多相機拼接。

應用難點：

-半成品胎料種類多、材質表面狀態差異大

-高精度、大幅面檢測時需要多相機拼接

-安裝空間受限，需要定制化相機視野及角度

應用描述：

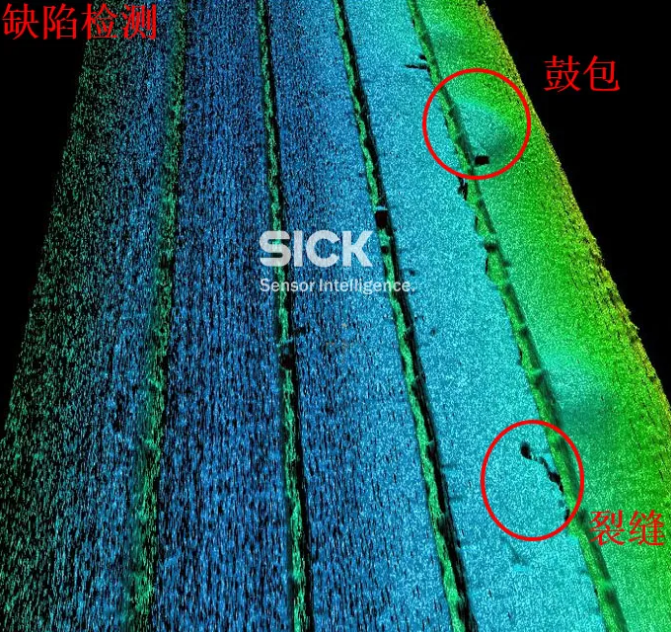

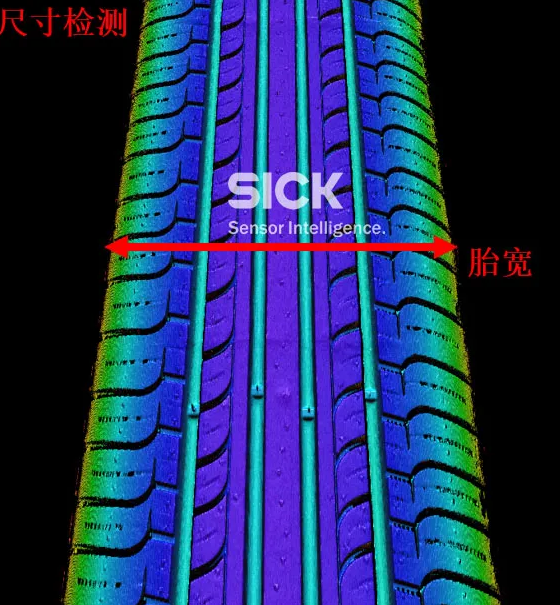

成品輪胎生產后，需要對輪胎尺寸進行檢測，如：輪胎外徑、胎圈直徑、幅寬、斷面高度等。同時也需要對輪胎的表面缺陷進行檢測,如：氣泡、凹凸、胎簾線露出、胎體變形、裂縫、花紋缺損、雜物附著等。

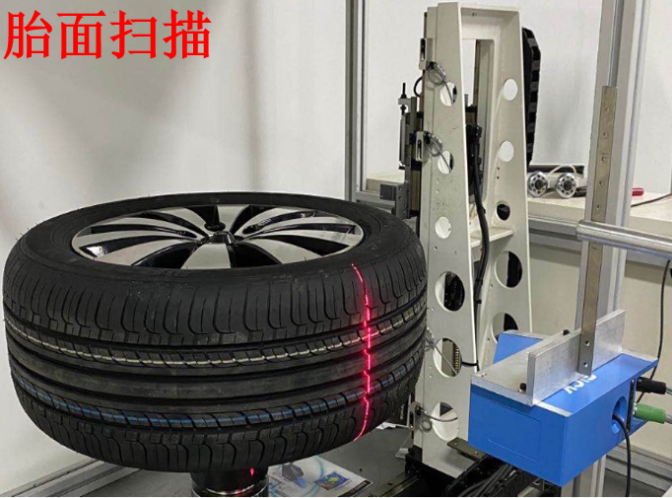

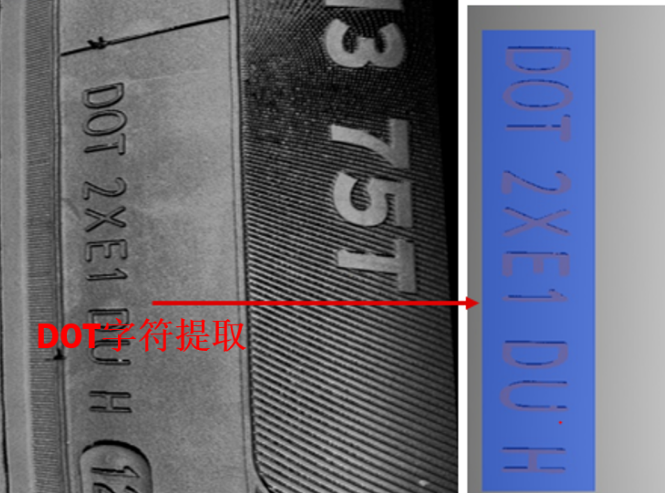

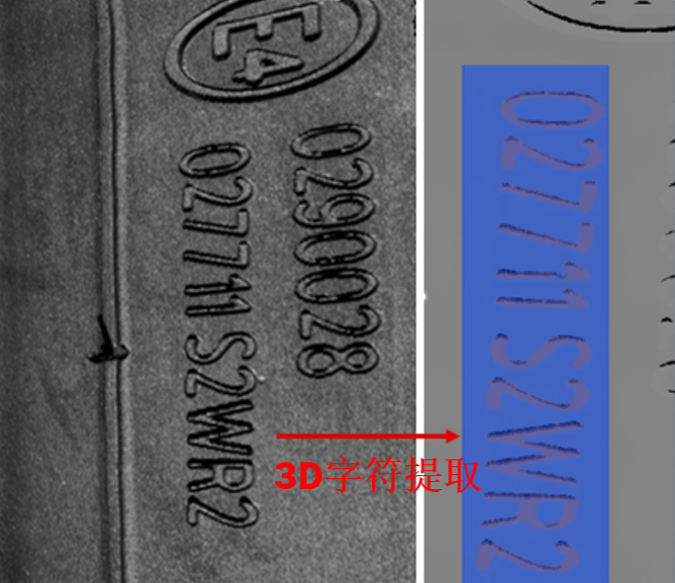

使用SICK 3D相機分別對胎側、胎面、胎內壁進行在線掃描，可對尺寸、缺陷實時檢測、分析，把控輪胎成品的質量。

應用選型：

SICK 分體式3D 相機Ranger3-40/60或一體式相機RulerXR系列實現高速、高精度、高質量的圖像掃描。

應用難點：

-胎型種類多，成像質量要求較高

-缺陷種類多、精度要求高

-需要高運動精度旋轉機臺

-缺陷檢測算法較難

應用圖示：
